Kotwienie masztów i wież stalowych w betonie - zastosowanie prętów gwintowanych
Maszty energetyczne, wieże telekomunikacyjne oraz konstrukcje wsporcze instalacji przemysłowych przenoszą bardzo duże obciążenia – zarówno od ciężaru własnego konstrukcji, jak i od działania wiatru czy drgań generowanych przez urządzenia. Te siły muszą zostać bezpiecznie przeniesione na fundament betonowy. W praktyce odpowiadają za to systemy kotwienia oparte na prętach gwintowanych o dużej średnicy i wysokiej klasie wytrzymałości.
W takich konstrukcjach elementy złączne pracują przez wiele lat w warunkach zmiennych obciążeń. Dlatego ich projektowanie oraz wykonanie wymaga precyzyjnego dopasowania do parametrów konstrukcji i fundamentu.
Dlaczego pręty gwintowane stosuje się w kotwieniu konstrukcji wysokich
Pręty gwintowane są jednym z najczęściej stosowanych elementów przy kotwieniu konstrukcji stalowych w betonie. Ich konstrukcja pozwala na regulację położenia elementów stalowych podczas montażu oraz na równomierne przenoszenie sił pomiędzy konstrukcją a fundamentem.
W przypadku masztów i wież pręty pracują głównie na rozciąganie oraz ścinanie. Pod wpływem silnego wiatru lub obciążeń dynamicznych w fundamentach pojawiają się duże momenty zginające, które powodują naprężenia w układzie kotwiącym.
Dlatego stosuje się tu pręty o dużych średnicach – często od M24 do nawet M72 – wykonane ze stali o podwyższonej wytrzymałości.
Jak wygląda typowy system kotwienia masztu

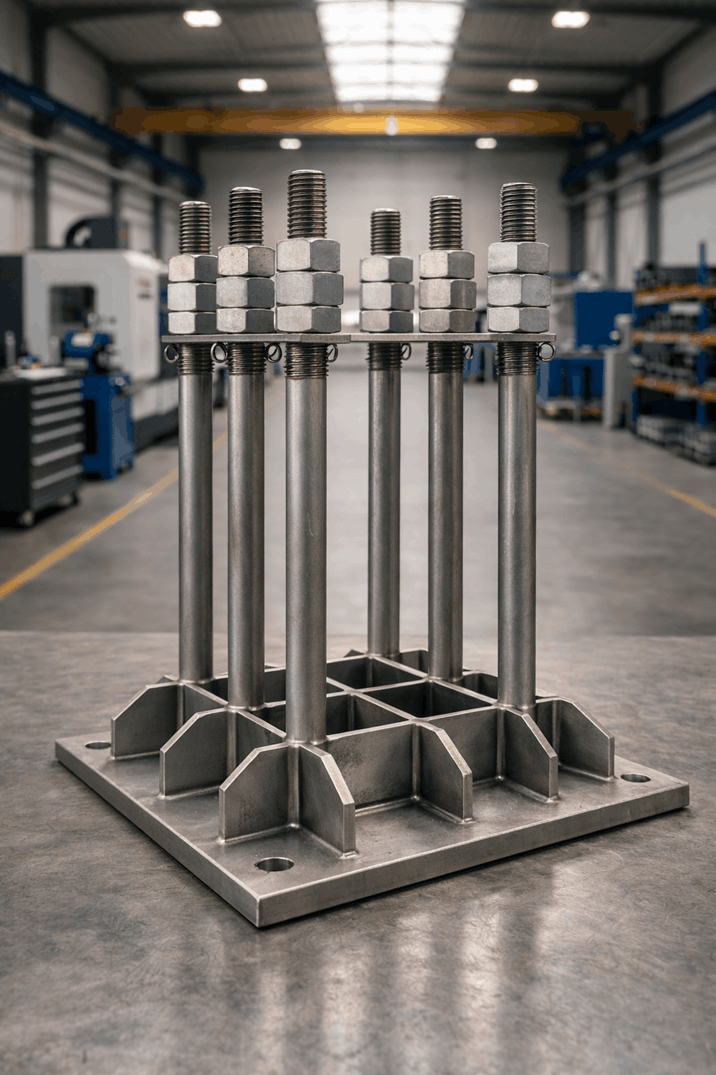

Fundamenty pod konstrukcje wysokie zwykle wyposażone są w zestaw prętów kotwiących rozmieszczonych w okręgu lub w układzie prostokątnym. Na ich końcach montuje się nakrętki i podkładki dociskowe, które stabilizują płytę podstawy konstrukcji stalowej.
System kotwiący składa się najczęściej z kilku elementów:
- prętów gwintowanych zatopionych w fundamencie
- płyt kotwiących lub elementów zbrojeniowych stabilizujących pręty
- podkładek konstrukcyjnych przenoszących obciążenia
- nakrętek umożliwiających regulację wysokości montażowej
Taki układ pozwala na dokładne wypoziomowanie konstrukcji oraz przeniesienie dużych sił z konstrukcji stalowej na fundament.
Znaczenie długości i klasy wytrzymałości prętów
W projektach infrastrukturalnych długość prętów gwintowanych bywa znacznie większa niż w standardowych elementach katalogowych. Wynika to z konieczności odpowiedniego zakotwienia pręta w betonie oraz zapewnienia właściwej długości gwintu do montażu konstrukcji.
Równie ważna jest klasa wytrzymałości materiału. W zależności od obciążeń projektowych stosowane są pręty wykonane ze stali konstrukcyjnych o wysokiej wytrzymałości, które przenoszą znaczne siły rozciągające bez ryzyka trwałych odkształceń.
W przypadku konstrukcji pracujących w środowisku zewnętrznym konieczne jest również odpowiednie zabezpieczenie antykorozyjne – np. ocynk ogniowy lub specjalistyczne powłoki ochronne.
Dlaczego w takich projektach stosuje się elementy wykonywane na zamówienie
Maszty i wieże stalowe rzadko korzystają z typowych elementów dostępnych w standardowych długościach. W praktyce każdy projekt konstrukcyjny ma inne wymagania dotyczące średnicy prętów, długości zakotwienia czy rodzaju zakończenia elementu.
Dlatego w wielu inwestycjach stosuje się elementy wykonywane na podstawie dokumentacji technicznej. Produkcja takich elementów obejmuje m.in. dobór materiału, wykonanie gwintu, obróbkę końcówek prętów oraz dopasowanie powłok ochronnych.
Co decyduje o trwałości systemu kotwienia
Trwałość połączeń kotwiących zależy nie tylko od jakości samych prętów gwintowanych. Istotne znaczenie ma także poprawne przygotowanie fundamentu oraz dokładność montażu całego systemu.
Podczas realizacji takich konstrukcji kontroluje się m.in.:
- geometrię rozmieszczenia prętów w fundamencie
- głębokość zakotwienia elementów w betonie
- moment dokręcania nakrętek montażowych
- stan powłok antykorozyjnych
Dopiero połączenie tych czynników pozwala stworzyć układ kotwiący, który będzie bezpiecznie przenosił obciążenia przez wiele lat eksploatacji konstrukcji.
Niezawodne komponenty dla zaawansowanego budownictwa
Prawidłowe i długowieczne posadowienie infrastruktury krytycznej wymaga stosowania certyfikowanych wyrobów o potwierdzonym pochodzeniu. Realizując tak odpowiedzialne i kosztowne zadania budowlane, warto polegać na sprawdzonych partnerach. Elgo to ceniony dystrybutor, ale przede wszystkim bezpośredni producent elementów złącznych zgodnych z dyrektywą PED, prętów gwintowanych i elementów złącznych cynkowanych ogniowo. Gdy specyfika danego fundamentu, agresywne środowisko lub przewidywane obciążenia wiatrowe wymuszają zastosowanie nietypowych klas wytrzymałości czy niestandardowych gabarytów, idealnym wsparciem inwestycji są pręty gwintowane na zamówienie Elgo. Na każdym etapie planowania tak skomplikowanych przedsięwzięć, wykwalifikowani doradcy techniczni służą inżynierom i projektantom pełnym wsparciem merytorycznym, pomagając bezbłędnie dobrać parametry materiałowe do najbardziej restrykcyjnych wymogów projektowych.
